除灰管道的收縮與擴散對磨損的影響
日期:2015-05-29 23:41 關注: 次

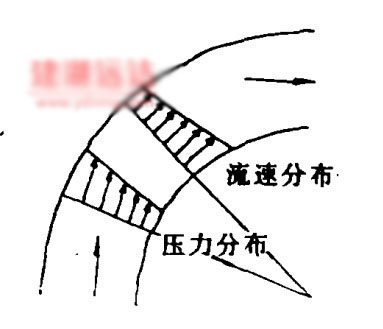

由流體力學的原理可知，在除灰管道的轉彎處，流速方向改變時會出現離心力，使靜壓力沿離開曲率中心的方向增大，而流速則相應的降低；反之，沿著向曲率中心趨近的方向流速增大而靜壓力降低。因此，在管道及彎頭中，當灰水從直線段進入曲線段時，靠近內側的流速加高，靜壓力相應減小，稱為收縮效應；靠近彎管外側發生相反的現象，流速降低，靜壓力加高，即發生擴散效應。當灰水從彎曲段進入直線段時此現象相反，即靠近彎頭內側有擴散效應，靠近外側有收縮效應見下圖。
由上圖看出，當灰水從直管段進入彎頭處時，外側靜壓力增加，速度減?。粌葌褥o壓力減小，速度增加。
由伯努里方程：
可知，在彎曲流線主法線方向上，速度隨距曲率中心的距離的減小而增加;靜壓力隨距曲率中心距離的增加而增加。
由此可以看出，在彎頭的收縮效應作用 下，除灰管道的灰水流速在彎頭處靠近內側較大，靠近外側流速較小。根據磨損速度與流速的三次方關系，可以推斷出，灰渣對彎頭內側沖刷撞擊磨損的速度較快， 使磨損加劇。從包頭二電廠除灰管道彎頭內側多次漏泄情況看，符合上述的機理。這就說明，由于彎頭自身的收縮擴散使靠近內側的流速加大，磨損程度快，遠大于 由于慣性力影響使彎頭外側灰渣濃度增大對彎頭外側的磨損。因此，彎頭內側先磨漏。
